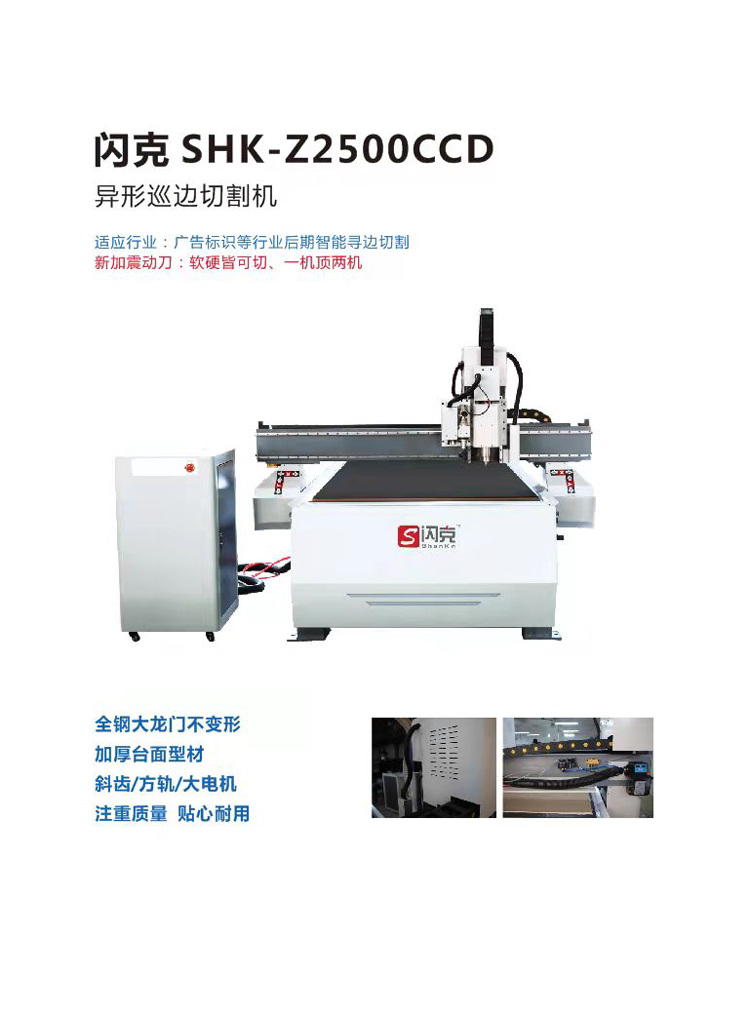

—— 閃克 SK-2500CCD 異形巡邊切割雕刻機 ——
—— 產品描述 ——
工業級箱式結構床體，運行平穩，噪音低，精度高。
XY高精度斜齒條+直線導軌，為高精度高負載護航。
國內優質混合伺服驅動，穩定，高效。
IGUS高柔網線，確保數據傳輸穩定。
邁德威視原裝200萬像素，圖像捕捉快，準，穩。
自主知識產權，升級換代有保障。根據JPG圖形自動生成輪廓，自動優化切割。
智能識別，MARK點，自動區分圖層多種路徑規劃方案選擇。
重復定位精度可控范圍在0.1mm以內，可弱光定位，也可精準定位。
既能使用攝像頭智能定位巡邊切割，又能進行三維雕刻，一機多用。
廣告雕刻，噴繪后期智能巡邊切割。
PVC，亞克力，密度板，實木，鋁塑板，銅鋁等軟金屬。
—— 解決方案 ——

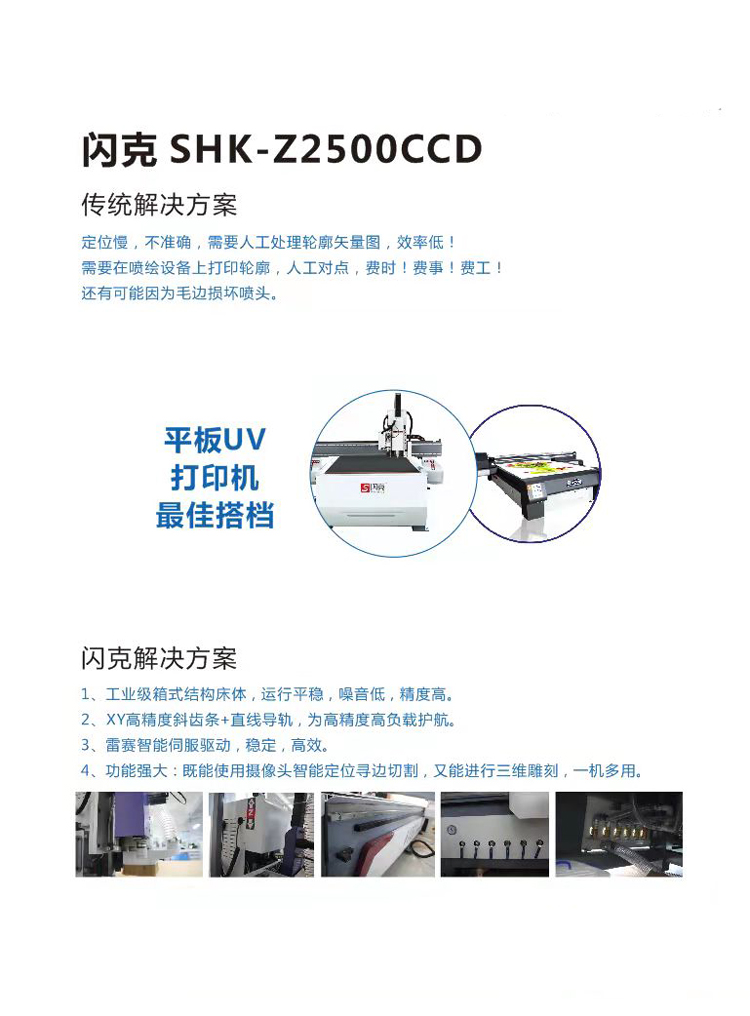

傳統解決方案
定位慢，不準確，需要人工處理輪廓矢量圖，效率低！
需要在噴繪設備上打印輪廓，人工對點，費時！費事！費工！還有可能因?yàn)槊厯p壞噴頭。
閃克解決方案
只需要噴繪的圖像文件。
閃克自動巡邊系統無需繁瑣設置。
自動生成輪廓并自動優化圖形，快捷簡單的操作即可完成切割。
廣州佳盈電子產品有限公司
官網地址：c66k.cn 服務熱線：020-86010133
技術參數
| 型號： | SK-2500CCD |
| 臺面尺寸： | 1440x2625mm |
| 加工尺寸： | 1300x2500x200mm |
| 進料高度： | 200mm |
| 主軸功率： | 水冷 3.0kw |
| 主軸轉速： | 0-24000rpm |
| 刀具直徑： | ?3.175，?4，?6，?8，?12.7 |
| 驅動： | 混合伺服 |
| 控制系統： | CCD專用系統 |
| 機械結構： | 工業鋼管箱式結構 |
| 傳動系統： | Z-絲桿直連；X,Y-同步帶&斜齒齒輪齒條 |
| X,Y,Z導軌： | 直線導軌 |
| 重復精度： | <0.03mm/300mm |
| 最大空載速度： | 20000mm/min |
| 數據傳輸： | 計算機直聯 |
| 指令格式： | HPGL或者標準G代碼 |
| 電源規格： | AC220V or 380V，50-60Hz |
| 臺面裝夾方式： | 真空吸附平臺，帶夾具槽 |
| 吸塵系統： | 大功率智能吸塵系統 |
| 真空泵： | 7.5KW380V水冷或風冷 |
| 機器外形尺寸： | 3200x2000x1600mm |
| 包裝尺寸： | 3200x2200x1800mm |
| 機器凈/毛重： | 1000/1200kg |
性能特點
| 機械結構： | 工業級箱式結構床體，運行平穩，噪音低，精度高。 |
| 傳動系統： | XY高精度斜齒條+直線導軌，為高精度高負載護航。 |
| 驅動系統： | 國內頂級混合伺服驅動，穩定，高效。 |
| 數據傳輸： | 德國易格斯（IGUS）高柔網線，確保數據傳輸穩定。 |
| 攝像定位： | 邁德威視原裝200萬像素，圖像捕捉塊、準、穩。 |
| 軟件系統： | 自主知識產權，升級換代有保障。 根據JPG圖形自動生成輪廓，自動優化切割。 支持格式眾多，PDF,JPG,TIF,PNG,DXF,PLT,NC等。 智能識別MARK點，導入圖形時根據圖形形狀和圖形顏色自動區分圖層多種路徑規劃方案選擇，鏤空圖形優先裁切算法。 |
| 精準定位： | 重復定位精度可控范圍在0.1mm以內；弱光定位，對環境要求不高，在光線不充足情況下，也可精準定位。 |
| 功能強大： | 既能使用攝像頭智能定位尋邊切割，又能進行三維雕刻，一機多用。 |
| 適應行業： | 廣告雕刻，噴繪后期智能尋邊切割。 |
| 適用材料： | PVC、亞克力、密度板、實木、鋁朔板、銅鋁等軟金屬。 |
密度板
亞克力
安迪板
